基于v1.64.0；

服务发现

可自定义解析器；

Resolver 解析器

负责：

服务发现的实现；
和命名服务（注册中心）通信，实时获取服务器列表（或者说会处理变更信息）；
将更新结果，及时发送给 Balancer，用于更新 gRPC 长连接池（Connection Pool）；

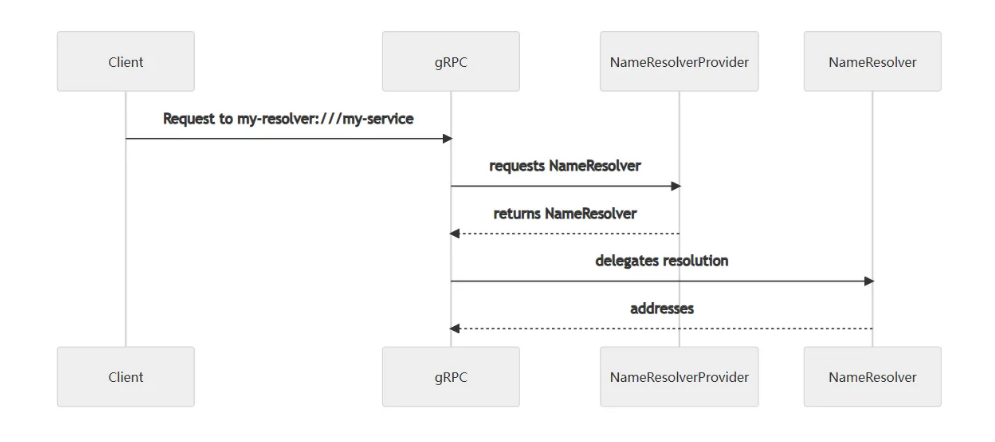

请求流程

一般注册中心也分为两种通知模式，PULL 或者 PUSH 模式，如 DNS 为 PULL 模式，而 etcd 属于PUSH模式；

resolver.Build() 在 grpc 客户端发起连接时被调用，即：

NewClient(target string, opts ...DialOption) (conn *ClientConn, err error)

gRPC 会选择一个解析器解析目标字符串 target，target 会被转换为 Target 类型，字段 url就包含了 Scheme、Host、Query等关键信息；

自定义实现的思路

详细请见 implement

关键在于实现 Builder 和 Resolver 两个接口；

Builder 接口用于创建 Resolver，可提供自定义的服务发现实现，然后将其注册到 gRPC 中，通过 url 中的 Scheme 来标识；

Resolver 接口则负责提供服务发现功能，当服务列表发生变化时，通过 ClientConn 回调接口 UpdateState 通知上层，更新客户端连接的可用服务地址列表，进而更新负载均衡器和实际客户端连接；

resolver 核心接口

// ClientConn 包含 resolver 的回调
// 用于通知 gRPC ClientConn 发生了任何更新
type ClientConn interface {
	// UpdateState 会对应更新 ClientConn 的状态，被 resolver 调用
	UpdateState(State) error

	// 解析服务地址时遇到的错误，回调给 ClientConn
	ReportError(error)

	// 弃用
	NewAddress(addresses []Address)
	// 解析json格式的grpc服务配置
	ParseServiceConfig(serviceConfigJSON string) *serviceconfig.ParseResult
}

// 表示客户端要连接的服务器信息，由 resolver 提供
type Address struct {
	Addr string
	ServerName string
	Attributes *attributes.Attributes
	BalancerAttributes *attributes.Attributes

		// 弃用：改用Attributes
	Metadata any
}

// 用于创建一个 resolver
type Builder interface {
	// ClientConn 会接收 Resolver 返回的地址更新
	// 调用时机：
	// 初次建立连接
	// 客户端重新连接：连接中断时，gRPC 客户端会调用 ResolveNow 尝试重新解析
	// resolver.Resolver.ResolveNow() 手动触发解析过程
	// 此处可开启单独的 goroutine，进行 list-watcher 逻辑
	Build(target Target, cc ClientConn, opts BuildOptions) (Resolver, error)
	// 解析出使用的协议类型，如 etcd等
	Scheme() string
}

// watcher
type Resolver interface {
	// 连接出现异常时，调用该方法重新实现一次服务发现
	ResolveNow(ResolveNowOptions)
	Close()
}

type Target struct {
	URL url.URL // 内含 scheme 等信息
}

从 grpc.NewClient 可看 gRPC 做了什么初始化工作

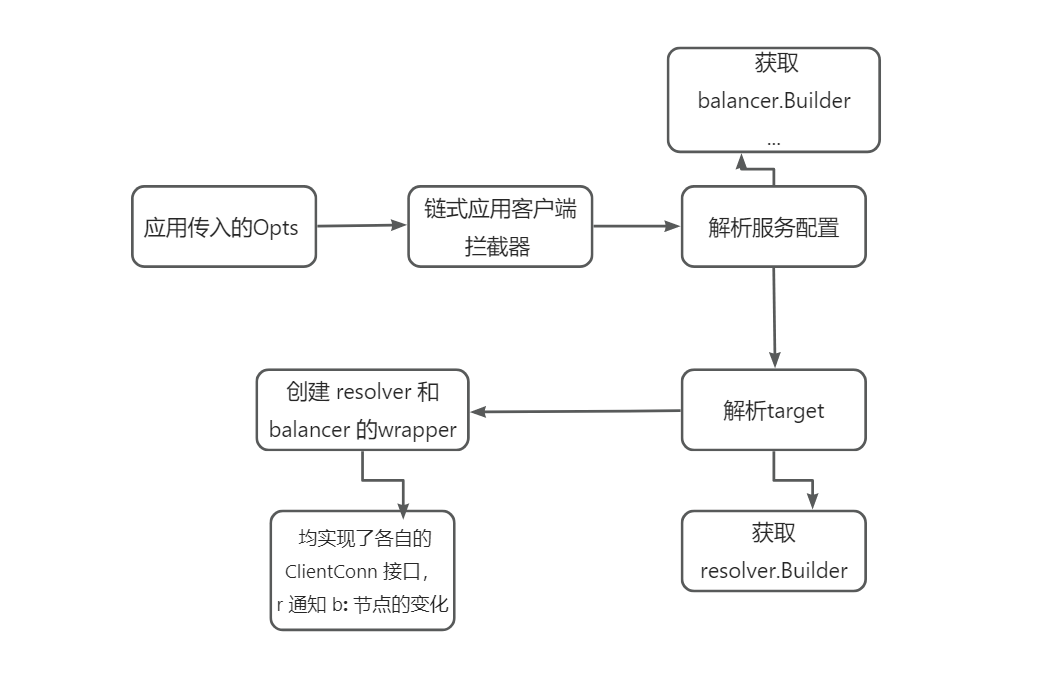

初始化流程

func NewClient(target string, opts ...DialOption) (conn *ClientConn, err error) {
	... // 初始化 ClientConn

	... // 全局的选型初始化

		// 应用传入的 opt
	for _, opt := range opts {
		opt.apply(&cc.dopts)
	}

	// 链式应用客户端拦截器，此处分为一元和流式两种
	chainUnaryClientInterceptors(cc)
	chainStreamClientInterceptors(cc)

	// 验证TLS
	if err := cc.validateTransportCredentials(); err != nil {
		return nil, err
	}

	// 解析服务配置（负载均衡的配置就在这被解析出来，即获取 balancer.Builder）
	if cc.dopts.defaultServiceConfigRawJSON != nil {
		scpr := parseServiceConfig(*cc.dopts.defaultServiceConfigRawJSON)
		if scpr.Err != nil {
			return nil, fmt.Errorf("%s: %v", invalidDefaultServiceConfigErrPrefix, scpr.Err)
		}
		cc.dopts.defaultServiceConfig, _ = scpr.Config.(*ServiceConfig)
	}
	cc.mkp = cc.dopts.copts.KeepaliveParams

	// 将 ClientConn 注册到 channelz 里
	// 用于监控连接和通道状态
	cc.channelzRegistration(target)

	// 解析目标及寻找解析器
	if err := cc.parseTargetAndFindResolver(); err != nil {
		channelz.RemoveEntry(cc.channelz.ID)
		return nil, err
	}

/* ------------------------------------------------------------------------
注：在自定义 resolver 的情况下，进入 parseTargetAndFindResolver 后，只需要先解析出
target 的 scheme，又因为当初注册 resovler 的 builder 时，使用的 key 是自定义的 scheme，
故在获取 target 的 scheme 后即可直接获取自定义的 resolver，直接就返回到 NewClient；

parseTargetAndFindResolver 的后部分是在没有通过 scheme 找到对应 resolver，或者
没有 scheme 的情况下，使用默认的直连模式；
------------------------------------------------------------------------ */

	// TLS相关
	if err = cc.determineAuthority(); err != nil {
		channelz.RemoveEntry(cc.channelz.ID)
		return nil, err
	}

	// 创建 连接状态管理器
	cc.csMgr = newConnectivityStateManager(cc.ctx, cc.channelz)
	// 创建出负载均衡器中的选择器
	cc.pickerWrapper = newPickerWrapper(cc.dopts.copts.StatsHandlers)

	// 空闲连接状态
	// 创建 resolver 和 balancer 的包装器（wrapper）
	cc.initIdleStateLocked()
	cc.idlenessMgr = idle.NewManager((*idler)(cc), cc.dopts.idleTimeout)
	return cc, nil
}

建立连接并完成对应元数据、状态传递

（完成 NewClient 后）发请求前，建立 etcd 连接：

start() 后，通过 serializer.Schedule 安全调用 build()（获取 resolver.Resolver）

在 build 内调用 resolver wrapper 的 UpdateState 方法，传递 State 到 ClientConn 结构体上，

以 ClientConn 为传递者，再将 State 传递给 balancer wrapper，通过 serializer.Schedule 安全传递到 balancer.Balancer 的实现里（如原本为 baseBalaner），并更新对应信息，如调用 NewSubConn 构造出 addrConn（即真实的连接，也被 ClientConn 追踪管理，其负责管理多个服务节点的地址等元数据，返回时会被包装为实现 SubConn 接口的 acBalancerWrapper），拿到被 wrapper 后的 addrConn，即可调用 SubConn 的 Connect 方法建立连接（开启goroutine，不会阻塞）；

发起第一次 rpc 请求（或节点变化）后：

直接调用自定义的 resolver.Builder 的 build 方法，解析节点，并将更新后的节点信息传递给 resolver wrapper 的 UpdateState 方法，后面的流程和上述步骤相同了，最后都是到 baseBalaner 内更新连接等信息；

而 HTTP2.0 长连接也都是通过 ClientConn（通过 balancer wrapper 传递）的 newAddrConnLocked 方法建立的（初始连接都为 idle状态），并将连接信息传递回 baseBalaner，拿到连接信息后，先通过拿到的 balancer.SubConn 建立连接（Connect），再去更新负载均衡器的选择器（build）；

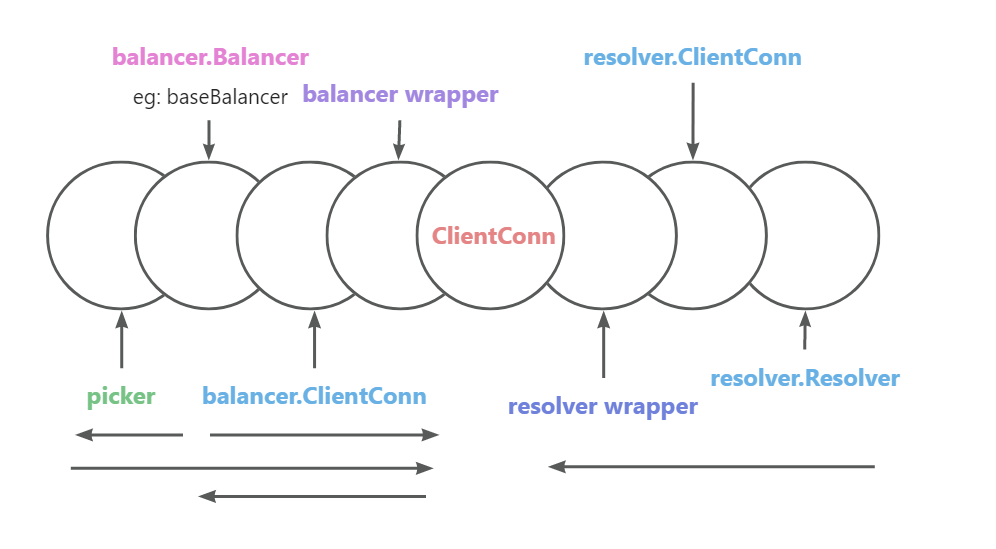

如果光看调用流程，初见可能有点晕，但仔细分析也不算复杂，个人认为可以先从几个核心结构体的关系开始入手，本质上其实就分为连接模块、负载均衡模块、解析模块，gRPC 为了简化模块间的传输操作，将 balancer 和 resolver 均使用装饰器模式（wrapper）包装了一层，并都额外实现了 clientconn 接口，通过这个接口，负载均衡器和解析器的通讯就主要是依赖 UpdateState(State) 方法传递元数据的（注：State 包含的数据见下方引用部分），个人认为可以从韦恩图一眼看出他们的关系（跳过 builder 的关系）：

核心结构的关系

故上方源码调用链就容易理解点了，核心目标就是两个方向的数据传递：

事件： resolver 解析到服务节点发生变化；目标：通知 balancer 重新维护连接状态；
事件：需要获取 RPC 请求的目标地址；目标：picker 的最新信息会同步到 ClientConn，并由 ClientConn 获取连接信息，通过 transport 发起真实的 rpc 请求；

Balancer 传递的 State 包含两个字段，分别是：标识负载均衡器的连接状态，选择器的实现（由ClientConn 用于选择连接进行 rpc 调用）；

Resolver 传递的 State 包含四个字段，目前分别是：addresses 解析出的地址切片，endpoints 服务节点的信息切片，服务器的配置信息，和 attributes 额外信息；官方表明要用 endpoints 替换掉此处的 addresses ，虽然观察 resolver wrapper 处的源码可以发现当其传递信息到 ClientConn 时，endpoints 为空时会获取一份 addresses 副本，但起码目前 1.64.0 的版本下，官方给的默认 balancer.Balancer 实现 baseBalancer 中，依然使用 addresses 建立连接等操作，并没有使用 endpoints；（也可能在其他地方使用，但至少通过 ClientConn 传递建立连接的数据时就只用了 addresses）

传递服务节点元数据及构建核心结构

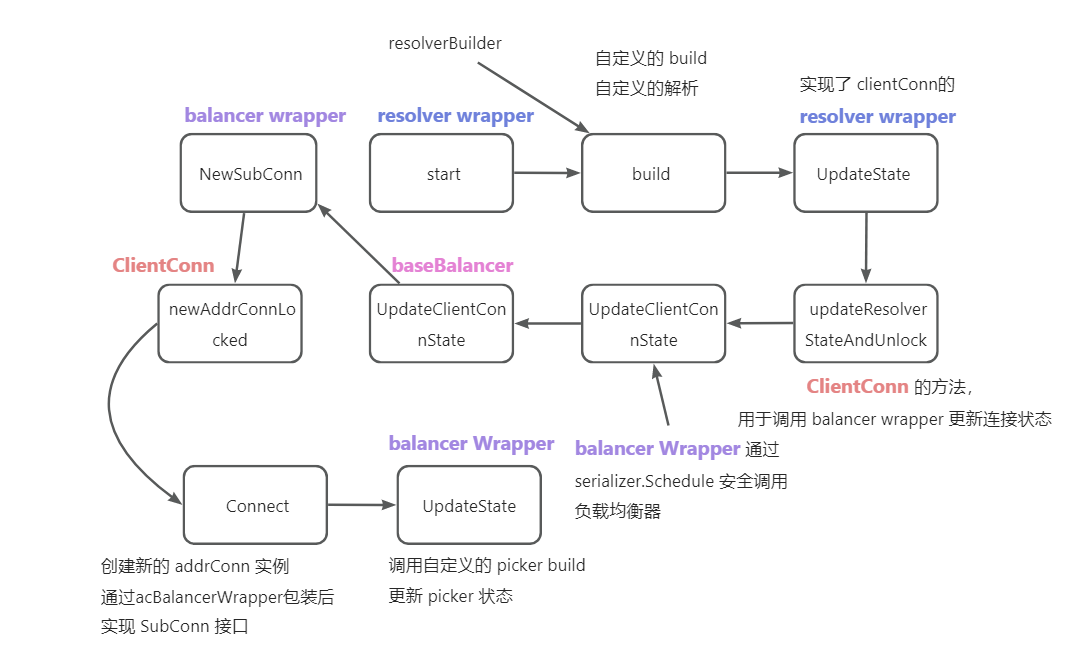

（初始化解析器）获取可用服务节点 并 通知上游及负载均衡器 的调用链路流程图（省去处理数据）（核心中的核心）：

核心变更节点的流程

CallbackSerializer 结构体：提供同步方式调度回调函数，保证顺序即线性化，以FIFO执行任务；

如在此处使用的 Schedule 方法，就是将传入的方法放入缓冲区，并允许调度；

内部开启的 goroutine 会一直处理回调函数；

发起 rpc 调用的流程

发起调用的流程（体现上文的关系，即 ClientConn 会从 picker 取出 SubConn 并建立连接）：

由 ClientConn 调用 Invoke（起点），再调用 grpc 包下的 invoke 方法，初始化相关参数，调用 newClientStream 方法实例化一个新的客户端流，设置相关请求信息，再到 clientSteam 的 newAttemptLocked 方法尝试发起调用；

再进入 csAttempt 的 getTransport 方法，调用 ClientConn 的 getTransport 方法，拿到 picker wrapper，从而可以调用自定义实现的 pick，拿到 SubConn 后，返回 csAttempt 处调用 newStream 方法创建实际的 RPC 流，最后通过 clientSteam 的 sendMsg 和 RecvMsg 即可发送请求并接收响应；
